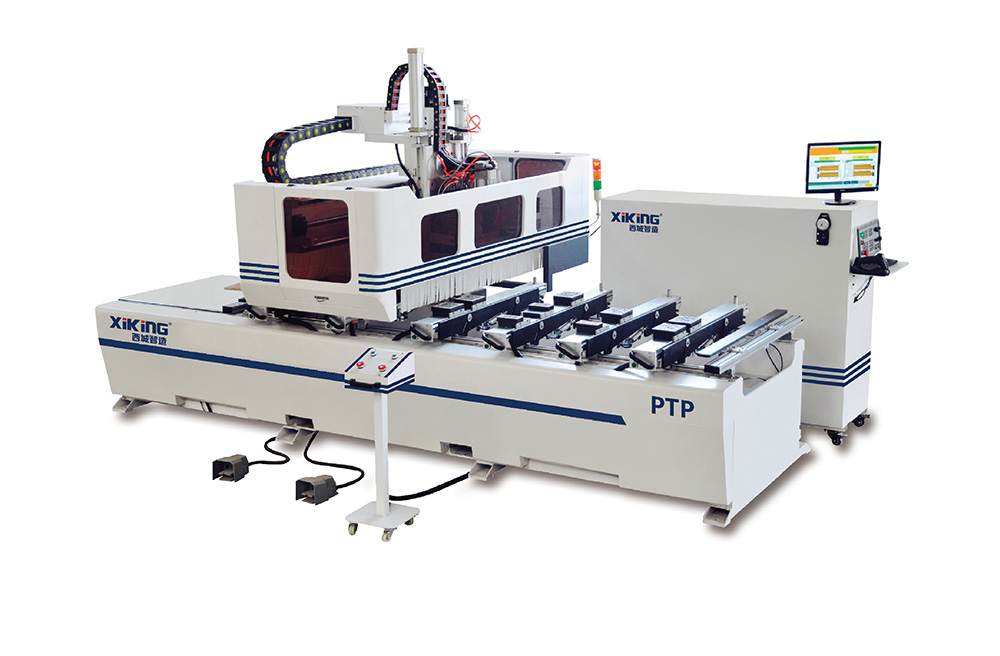

产品中心XK-1330-PTP数控排钻中心
主要配置
意大利大功率自动换刀主轴、排钻组。
台湾自动润滑免维护导轨。
德国HERION斜齿条。
日本伺服驱动系统和行星减速机。
法国施耐德电气元件等进口部件，性能稳定。
功能特性
该机广泛应用于：镂铣、钻孔、切割、侧铣、倒边等。适合多元化复合性产品加工。
真空吸附：可做整板吸附或点对点吸附。整板加工不需要再锯切，既可上线切削，装卸料方便快捷，缩短了辅助时间。
操作人员扫描条码，机器自动执行开孔、开槽等操作。
参数配置
|
有效行程范围 |
Travelling size |
3400x1640x250mm |
|
最大加工尺寸 |
Working size |
3060x1260x200mm |
|
台面尺寸 |
Table size |
3060x1260mm |
|
传动形式 |
Transmission |
X齿条，Y/Z轴丝杠 |
|
台面结构 |
Table structure |
吸附条+吸附块 |
|
主轴功率 |
Spindle power |
9.0kw |
|
主轴转速 |
Spindle speed |
10-24000r/min |
|
快移速度 |
Travelling speed |
80m/min |
|
最大工作速度 |
Working speed |
20m/min |
|
刀库形式 |
Tool magazine |
斗笠式 |
|
刀库容量 |
Tool slots |
8 |
|
排钻组 |
Drilling system |
HSD 9V+3H+1s |
|
驱动系统 |
Driving system |
安川 YASKAWA |
|
工作电压 |
Voltage |
AC380v/50Hz |
|
操作系统 |
Controller |
新代SYNTEC |
